Bearbeitung von Flüssigkeitskühlungsanschlüssen
Die tatsächlichen Kosten eines fehlerhaften Steckers
Ein bearbeiteter Steckverbinder, der die CMM-Prüfung besteht, kann im Feld immer noch versagen. Warum? Weil Maßhaltigkeit und Dichtigkeitsleistung nicht dasselbe sind.
Wir haben es gesehen: Gewinde passen zwar richtig, fressen sich aber beim ersten Zusammenbau fest. O--Ringnuten innerhalb der Spezifikation, die bei Temperaturwechsel extrudieren. Die Oberflächen sind glatt genug, um Ra-Prüfungen zu bestehen, aber rau genug, um Elastomerdichtungen zu zerstören.
Unser Bearbeitungsprozess für Flüssigkeitskühlungsanschlüsse ist auf ein Ergebnis ausgelegt: Null Lecks unter Betriebsbedingungen. Nicht nur auf dem Prüfstand.
Was wir maschinell bearbeiten

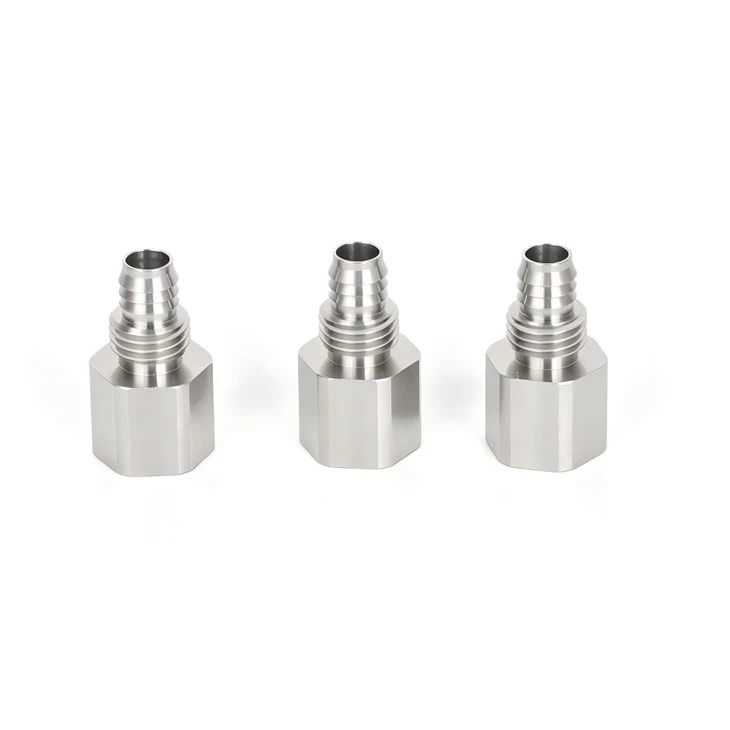

Präzisions-Flüssigkeitsanschlüsse für geschlossenes{0}Wärmemanagement: gerade Anschlüsse, Winkeladapter, Schnellverschluss-Ventilkörper, Verteiler mit mehreren Anschlüssen. Alles aus massivem Stangen- oder Schmiedematerial, keine Gussteile, keine Porosität, keine inneren Hohlräume, die darauf warten, unter Druck zu reißen.
Auf Ihre Kühlmittelchemie abgestimmte Materialien: 6061-T6-Aluminium für leichte Verteiler, Messing C36000 für Feingewinde, 316L-Edelstahl für korrosive Glykolkreisläufe, Kupfer C11000 für Kühlplattenschnittstellen. Wir weisen auf galvanische Risiken hin, bevor wir Metall schneiden.
Der Prozessunterschied
|
Zeichnungssperre (24h) |
Ingenieure überprüfen Ihr STEP/IGES/PDF auf Herstellbarkeit. Häufige Probleme: Der Radius der O-Ring-Nut ist für Standardfräser zu eng, interne Schnittpunkte führen zu Gratfallen, der Gewindeeingriff reicht für den Nenndruck nicht aus. |
|
Präzisionsbearbeitung |
Hochpräzises Drehen für lange Körper mit einem Rundlauf von 0,005 mm. Fräsen für abgewinkelte Anschlüsse und Innenkanäle. Gewindefräsen (kein Gewindeschneiden) für vollständige Formkontrolle und spanfreie Sacklöcher. |
|
Kritische Abschlüsse |
Die Dichtungsflächen werden auf Ra kleiner oder gleich 0,4 μm gehalten. O-Ringnuten innerhalb von ±0,015 mm. Gewindesteigung nach Klasse 2A/2B. |
|
Validierung |
CMM auf Dichtungsdurchmessern. Luftdruckabfall bei 1,5-fachem Arbeitsdruck. Helium-Leckerkennung für Anwendungen mit ultra-hoher-Integrität. |
Jeder interne Durchgang wird gespült und überprüft. Es bleibt kein Grat zurück, der einen O-Ring bei der ersten Montage zerstören könnte.
Oberflächenbehandlungen, die wichtig sind
|
Passivierung (316L) |
Stellt die Korrosionsbeständigkeit nach der Bearbeitung wieder her; nicht-verhandelbar für Glykol-Exposition |
|
Eloxieren Typ II (Aluminium) |
Harte, einfärbbare Oberfläche zur Kennzeichnung des Fließwegs und zum Schutz vor Oxidation |
|
Chemisch Nickel |
Barriereschicht für gemischte -Metallschleifen; verhindert galvanische Korrosion dort, wo Aluminium und Messing sich das Kühlmittel teilen |
Lieferumfang jeder Charge
Dimensionsbericht. Zertifikat der Materialmühle. Druckprüfzertifikat. Vollständige Chargenrückverfolgbarkeit über Seriennummer.
Zertifizierungen: ISO 9001 / IATF 16949
Gebaut für
KI-Server-CDUs. Wärmemanagement der EV-Batterie. Kühlgeräte für medizinische Bildgebung. Thermische Prüfstände für die Luft- und Raumfahrt.
FAQ
|
Q1: |
Interne Strömungswege in Verteilerblöcken? |
|
A1: |
Ja. Kreuz-gebohrte Kanäle, verstopfte-abgedichtete Kreuzungen, vollständige Durchflusswegreinigung und Druckprüfung. |
|
Q2: |
Standardbeschläge vorhanden? |
|
A2: |
Nein. Build-nur-zum Drucken. Jedes Teil wird nach Ihrer Zeichnung bearbeitet, um eine exakte Systemintegration zu gewährleisten. |
|
Q3: |
Können Jahresverträge mit geplanten Veröffentlichungen unterstützt werden? |
|
A3: |
Ja. Wir führen einen Rohmaterialbestand und geben bearbeitete Teile gemäß Ihrem Abrufplan frei. |
Zeichnungsangebot anfordern
Laden Sie Ihre 2D-/3D-Zeichnungen hoch, geben Sie Ihren Kühlmitteltyp und Betriebsdruck an und erhalten Sie:
- DFM-Feedback innerhalb von 24 Stunden
- Wettbewerbsfähiges Angebot mit vollständigem Prozessplan
- Erster Artikel mit Dimensionsbericht
Die Bearbeitung von Flüssigkeitskühlungsanschlüssen ist nicht nur unser Spezialgebiet. Wir garantieren, dass es nicht ausläuft.
